液压站液压系统的管路布置

发布日期：2020-06-04 16:37 来源：http://www.ddyeya.cn 点击：

液压站液压系统的管路布置通常在所连接的液压阀和其他设备的安装完成之后进行，因此限制了布置计划。液压站液压系统的管路位置应便于组装和拆卸、维护且不妨碍周围环境的顺畅流动。不妨碍液压阀和设备零件的调整，操作，维护和拆卸。管道之间应有足够的空间，同一行管道的法兰或连接器应错开一定距离，以确保易于安装和拆卸。穿墙管道的接头应与墙保持一定距离，并且液压阀之间的管道应尽可能裸露在外，以方便维护。

管道应得到充分的支撑和固定，并且在液压阀的连接表面上不应产生应力。管道应有一定的弯曲度，弯曲的半径应足够大，但在管接头附近应保证直管。对于软管应确保其未拧紧或扭曲，并且弯曲程度在允许范围内。相邻的两个软管不会相互摩擦，以避免太靠近尖锐的部分。调试液压站主要考虑三点，液压站泵，液压回路，回路压力。首先是泵。如果泵满足您的油路压力，通常无需调试。二点是液压油回路。通用液压油回路在开始时将具有一个安全阀，以防止压力和阀损坏。一般先调整一下。该值低于您的液压组件的大工作压力，也高于所需的压力。三点是调整电路压力，泄压阀或其他东西。

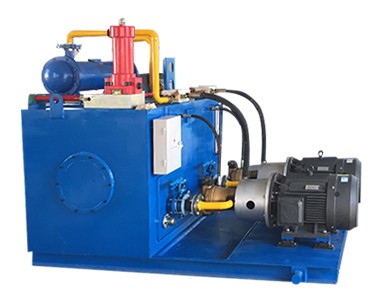

大型液压系统

压力可根据需要缓慢调节，如果使用比例阀，则是调节气缸的速度。可以根据生产效率进行调整。压力，流量和效率是选择液压泵的基本参数。通常，在低压条件下可以使用任何类型的泵。应为高压工作条件选择柱塞泵。齿轮泵更多地用于中压工作条件。叶片泵和螺杆泵在低压下使用更经济。液压泵非常紧凑，并且比传统的能量转换设备具有更小的重力-功率比。该比率称为功率密度。功率密度主要取决于液压泵的类型和所使用的材料。
