液压系统传动装置

发布日期：2018-12-21 00:00 来源：http://www.ddyeya.cn 点击：

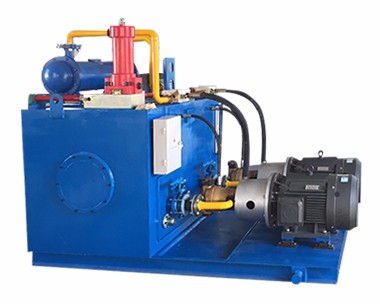

　　液压系统传动装置各执行机构的动作和力(力矩)是靠工作介质来传递的，所以工作介质的品质和清沽度将关系到液压机械的运行伏态，因此，对工作介质的品质与清沽度有较高要求。由干汽车轮胎的支撑能力有限，在起重作业时必须放下支腿承重.使汽车轮胎架空，作业完毕后必须收回支腿。进油路：液压油泵~换向阀左位~换向阀中位~换向阀左位~液压锁~后支腿液压缸下腔。回油路：后支腿液压缸上腔~液压锁~换向阀左位~油箱。后支腿放下后.换向阀回复中位.使油路闭锁。放下前支腿。扳动换向阀的手柄.使阀的左位接人系统.油液进人前支腿液压缸的上腔.使前支腿放下。进油路：液压泵~换向阀左位~换向阀左位~液压锁~前支腿液压缸上腔。回油路：前支腿液压缸下腔~液压锁~换向阀左位~换向阀中位~油箱。前支腿放下后.换向阀要回复中位.以使油路闭锁。收回支腿时.首先将换向阀5的左位接人系统.然后分别将换向阀的右位接人液压系统即可。吊臂由基本臂和伸缩臂组成。吊臂的伸缩由伸缩液压缸完成。伸臂时，扳动手柄.使换向阀的右位、换向阀的左位接人系统.油液进人伸缩液压缸下腔，伸缩臂伸出。进油路：液压泵~换向阀右位~换向阀左位~平衡阀~伸缩液压缸下腔。回油路：伸缩液压扛上腔~换向阀左位~换向阀中位~油箱。缩臂时，扳动手柄。使换向阀的右位接人系统.平衡阀的液控顺序阀打开。
