大型液压站的组成部件
液压站 -液压站的组成部件

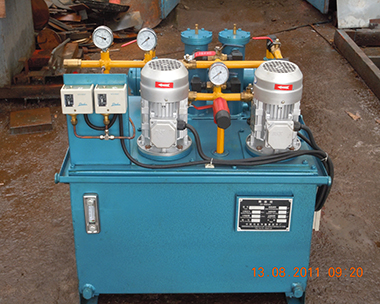

液压站是由泵装置、集成块或阀组合、油箱、电气盒组合而成，各部件功用如下：
泵装置——上装有电机和油泵，它是液压站的动力源，将机械能转化为液压油的动力能。
集成块——是由液压阀及通道体组合而成。它对液压油实行方向、压力、流量调节。
阀组合——是板式阀装在立板上，板后管连接，与集成块功能相同。
油箱——是钢板焊的半封闭容器，上还装有滤油网、空气滤清器等，它用来储油、油的冷却及过滤。
电器盒——分两种形式：一种设置外接引线的端子板；一种是配置了全套控制电器。
元器件⑴电动机齿轮泵为液压系统提供驱动力
⑵电磁换向阀控制液压油流方向改变油缸的运动方向
⑶电磁溢流阀防止整个液压系统超压相当于安全阀保护油泵和油路系统的安全及保持液压系统的压力恒定
⑷减压阀通过调节减压阀可以满足不同的工作机构需要不同工作压力的要求使二次油路压力低于一次油路压力
⑸调速阀对油路进行节流调速可改变执行元件液压缸的工作速度
⑹液压油过滤器液压站内有两个滤油口一个安装在齿轮泵的吸油口处以免吸入油箱液压油中的颗粒等杂质另一个装在系统的液压油输送管路上达到清除液压油中的杂质同时也可清除液压油本身化学变化所产生的胶质沥青质炭化的颗粒等从而起到防止阀芯卡死阻尼孔堵塞等故障发生管路系统上设有压差报警装置滤芯堵塞时发出电讯号此时应清洗或更换滤芯
⑺压力表用于显示液压站的工作压力以利于操作人员控制油压
⑻空气过滤器安装在油箱上有三重作用一是防止空气中的污染物质进入油箱二是起换气作用避免油泵出现吸空现象三是兼做液压油补充口
⑼油位计安装在油箱侧面显示液压油的液位
⑽温度表有的油箱上装有温度表显示液压油的温度
⑾联接管路输送液压驱动力大部分用钢管也有用耐压胶管
